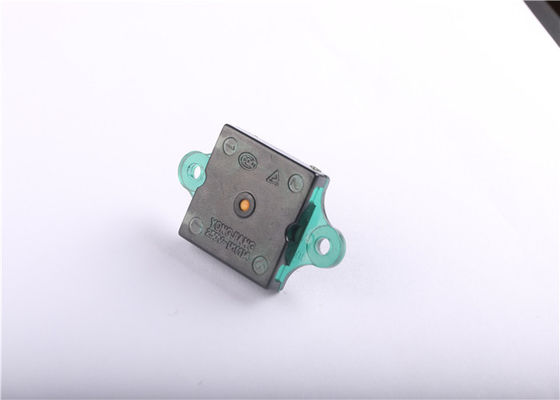

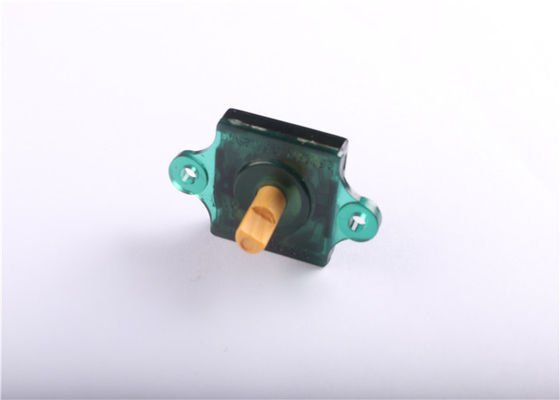

জলরোধী Pcb মাউন্ট রোটারি সুইচ

রিফ্লো জন্য অবস্থা

1. তাপীকরণ পদ্ধতি

ইনফ্রারেড হিটার সঙ্গে ডাবল গরম পদ্ধতি।

2. তাপমাত্রা পরিমাপ

থার্মোকোকল 0.1 থেকে 0.2 Φ CA (K) বা CC (T) ঝালের জোয়েন্টগুলিতে (তামার ফয়েল পৃষ্ঠ)। একটি তাপ প্রতিরোধী টেপ

ফিক্স পরিমাপ জন্য ব্যবহার করা উচিত।

3. তাপমাত্রা প্রোফাইল

(1) উপরে তাপমাত্রা সুইচ উপরের পরিমাপ করা হবে। পিসি বোর্ডের তাপমাত্রা উপাদান, আকার, পিসি বোর্ডের বেধ এবং অন্যান্যদের উপর নির্ভর করে, এমন কিছু ক্ষেত্রেই পিসি বোর্ডের তাপমাত্রাটি স্যুইচ থেকে পৃথক। পরিচর্যা, সুইচ এর পৃষ্ঠ তাপমাত্রা 260 ডিগ্রি সেলসিয়াস অতিক্রম করতে প্রতিরোধ করা উচিত।

(2) বিকিরণ শর্ত reflow soldering মেশিনের উপর নির্ভর করে ভিন্ন। সলিডার অবস্থা পূর্বে যাচাই অত্যন্ত সুপারিশ করা হয়।

মনোযোগ:
1. এটি ঝাল পেস্টের 3% এর বেশি স্কেলিং পাউডার ব্যবহার করার পরামর্শ দেওয়া হয়, সুইচটি প্রবেশের জন্য সোডারিং ফ্লক্সটি এড়াতে যাতে সুইচটি অবৈধ হয়।
2. প্রেস হ্যান্ডেল ডিজাইন করার সময়, প্রদত্ত অঙ্কনটি পড়ুন, সরাসরি ধারালো বস্তুর সাথে সুইচ টিপুন না এবং হ্যান্ডেলটি সুইচ কেন্দ্রের দিকে উল্লম্বভাবে চাপাতে হবে এবং সিস্টেমে টিপতে হ্যান্ডেল টিপুন 3 ° ±।
3. সুইচ ঢালাই প্রক্রিয়া, তাপমাত্রা এবং সময় নিয়ন্ত্রণ বিশেষ মনোযোগ দিতে হবে 255 ± 2 ℃, 5 সেকেন্ডের বেশি নয়। অন্যথায় তাপমাত্রা খুব বেশী, এটি সুইচ জীবন প্রভাবিত করবে।
4. যখন ঢালাই হচ্ছে, সুইচটি ক্ষতিগ্রস্ত হতে সুইচ এড়ানোর জন্য বন্ধ রাখা উচিত।
